XCZU15EG-2FFVC900I FPGA芯片：高度灵活性与卓越性能的完美结合

XCZU15EG-2FFVC900I FPGA芯片，作为Xilinx Zynq UltraScale+ MPSoC系列的杰出代表，汇聚了高度灵活性和卓越性能的优势。本文将深入研究其规格参数，揭示这一多功能芯片在嵌入式系统、通信和高性能计算等领域的出色表现。

芯片概览

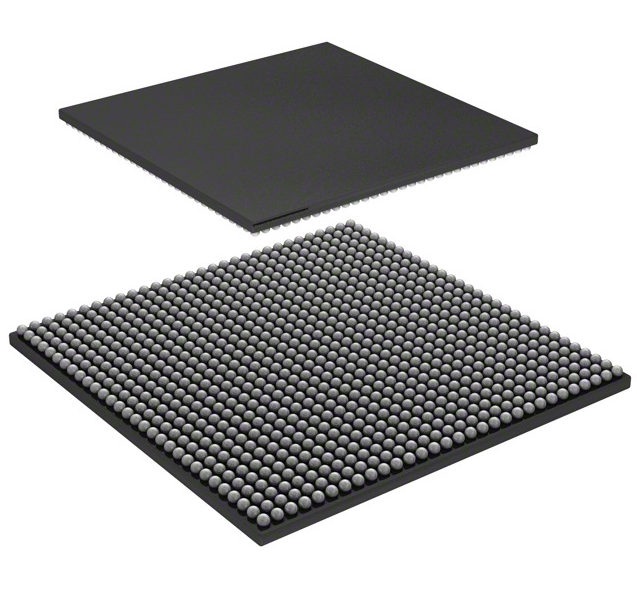

XCZU15EG-2FFVC900I采用2FFVC900I封装，提供了900个引脚，融合了可编程逻辑和处理器系统，是一款适用于多种应用场景的先进FPGA芯片。

性能特征

1. 可编程逻辑资源丰富： XCZU15EG-2FFVC900I拥有逾342,000个可编程逻辑单元，搭载17,560个Look-Up Tables（LUTs），为复杂的数字逻辑设计提供了强大支持。

2. 处理器系统的协同作用： 集成了ARM Cortex-A53和Cortex-R5双核处理器，为系统级任务提供高性能计算和实时处理的支持。

3. 高速数据传输： 配备多个高性能GTY Transceivers，支持高达16.3 Gb/s的数据传输速率，适用于处理大规模数据流和通信应用。

4. 多模块时钟管理： 强大的时钟管理单元，包括多个全局时钟网络和锁相环（PLL），确保设计在复杂时序要求下保持高性能。

电源和温度

1. 电源效率： 优化的电源设计，实现高性能计算的同时保持相对低功耗。

2. 广泛的工作温度范围： 支持广泛的工作温度范围，确保在各种环境条件下可靠运行。

高度集成工具支持

XCZU15EG-2FFVC900I兼容Xilinx Vivado设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

安全性能

1. 硬件加密引擎： 集成硬件级别的加密引擎，支持数据的安全传输和存储。

2. 安全引导： 支持安全引导机制，确保FPGA配置的完整性和安全性。

应用领域

XCZU15EG-2FFVC900I广泛应用于嵌入式系统、通信基础设施、图像处理、高性能计算和人工智能等领域。其卓越的性能和灵活性使其成为处理多种任务的理想选择。

结语

XCZU15EG-2FFVC900I FPGA芯片以其多功能性和强大性能为数字设计领域带来了新的突破。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，鼓励创新应用，助力构建更强大、灵活的数字系统。
