XC6SLX150-3FGG484I FPGA芯片：大规模数字设计的引领者

XC6SLX150-3FGG484I FPGA芯片，作为Xilinx Spartan-6系列的旗舰型号之一，以其大规模的逻辑资源和卓越的性能为数字设计领域注入了新的活力。本文将深入剖析其规格参数，揭示这一引领者在通信、高性能计算和工业控制等领域的杰出表现。

芯片概览

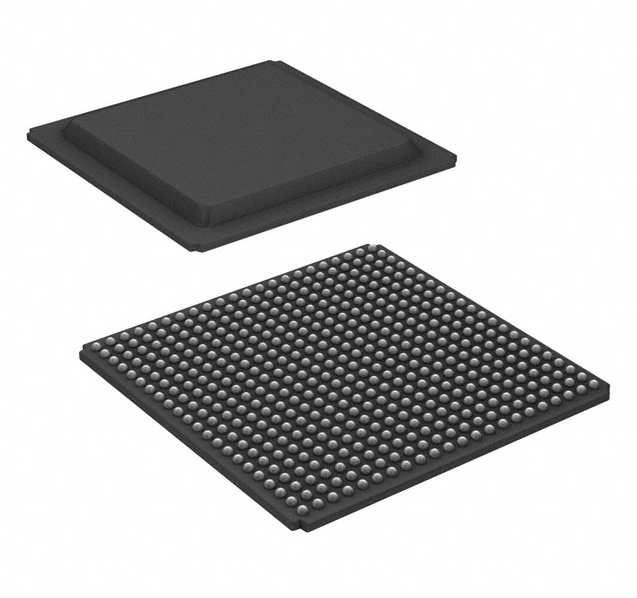

XC6SLX150-3FGG484I采用3FGG484I封装，提供了484个引脚，是一款适用于大规模数字设计和高性能应用的FPGA芯片。

性能特征

1. 逻辑资源丰富： XC6SLX150-3FGG484I拥有150,000个Look-Up Tables（LUTs）和94,464个触发器，为大规模数字逻辑设计提供强大支持。

2. 高速数据传输： 集成多个高性能GTX通道，支持高达6.5 Gb/s的数据传输速率，适用于处理大规模数据流和高速通信应用。

3. 时序控制： 配备全局时钟网络和锁相环（PLL），确保设计在复杂时序要求下保持高性能。

4. 配置灵活： 支持通过JTAG接口进行编程，简化了配置和更新过程。

电源和温度

1. 电源效率： 核心电压为1.0V，IO电压为2.5V，提供了高性能计算所需的电源效率。

2. 广泛的工作温度范围： XC6SLX150-3FGG484I支持广泛的工作温度范围，确保在各种环境条件下可靠运行。

高度集成工具支持

XC6SLX150-3FGG484I兼容Xilinx Vivado设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

应用领域

XC6SLX150-3FGG484I广泛应用于高性能计算、通信基础设施、图像处理、工业控制和科学研究等领域。其大规模逻辑资源和强大性能使其成为处理复杂任务的首选。

结语

XC6SLX150-3FGG484I FPGA芯片以其大规模数字设计能力和高性能为数字设计领域带来了新的突破。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，激发创新灵感，助力他们在数字设计领域取得更大的成功。
