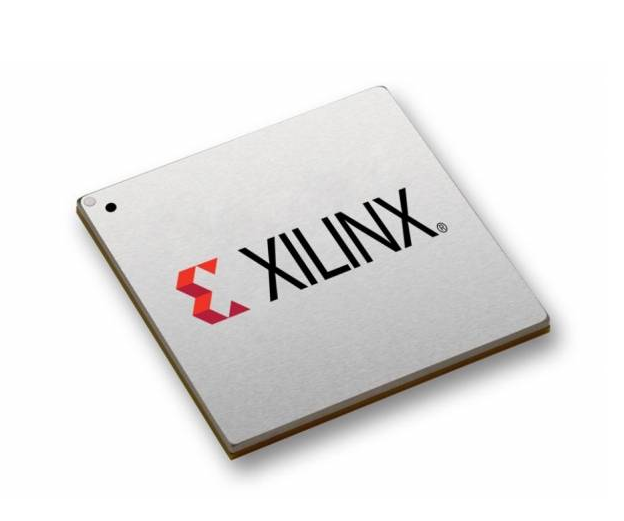

XC2V250-6CS144C FPGA芯片：灵活性与性能的卓越结合

XC2V250-6CS144C FPGA芯片，隶属于Xilinx Virtex-II系列，以其出色的灵活性和性能在数字设计领域广受好评。本文将深入剖析其规格参数，揭示这一卓越芯片在通信、图像处理和嵌入式系统等领域的广泛应用和高性能表现。

芯片概览

XC2V250-6CS144C采用6CS144C封装，提供了144个引脚，是一款适用于中型数字设计和嵌入式应用的FPGA芯片。

性能特征

1. 中型规模逻辑资源： XC2V250-6CS144C集成了25,280个Look-Up Tables（LUTs）和16,128个触发器，为中型数字逻辑设计提供了强大的计算和存储资源。

2. 高速数据传输： 集成多个高性能IO通道，支持高达800 Mb/s的数据传输速率，适用于中型规模的数据流和通信应用。

3. 时序控制： 配备全局时钟网络和锁相环（PLL），确保设计在复杂时序要求下保持高性能。

4. 配置灵活： 支持通过JTAG接口进行编程，简化了配置和更新过程。

电源和温度

1. 电源效率： 核心电压为1.5V，IO电压为2.5V，提供了适中的电源效率，适用于中型数字设计的需求。

2. 广泛的工作温度范围： XC2V250-6CS144C支持广泛的工作温度范围，确保在各种环境条件下可靠运行。

高度集成工具支持

XC2V250-6CS144C兼容Xilinx ISE设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

应用领域

XC2V250-6CS144C广泛应用于嵌入式系统、通信设备、图像处理和控制系统等领域。其灵活性和性能使其成为中型数字设计任务的理想选择。

结语

XC2V250-6CS144C FPGA芯片以其灵活性和性能的卓越结合为数字设计领域带来了新的机遇。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，激发创新灵感，助力他们在中型数字设计领域取得更大的成功。
