XC7S25-1FTGB196I FPGA芯片：小巧设计，强大性能

XC7S25-1FTGB196I FPGA芯片，作为Xilinx Spartan-7系列的一员，以其紧凑的设计和强大的性能在数字设计领域脱颖而出。本文将深入研究其规格参数，揭示这一小型芯片在通信、嵌入式系统和控制应用等领域的广泛应用和卓越性能。

芯片概览

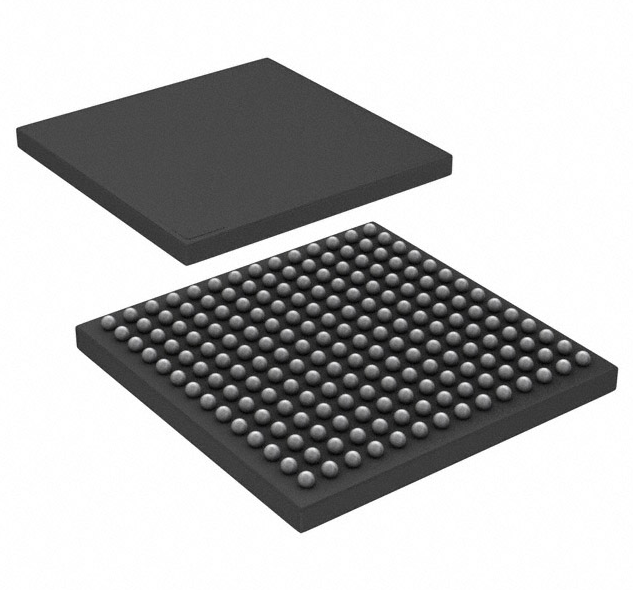

XC7S25-1FTGB196I采用1FTGB196I封装，提供了196个引脚，是一款适用于小型数字设计和嵌入式应用的FPGA芯片。

性能特征

1. 逻辑资源紧凑： XC7S25-1FTGB196I集成了25,200个Look-Up Tables（LUTs）和15,840个触发器，为小型数字逻辑设计提供了高效的计算和存储资源。

2. 高速数据传输： 集成了多个高性能IO通道，支持高达4.2 Gb/s的数据传输速率，适用于小型规模的数据流和通信应用。

3. 时序控制： 配备全局时钟网络和锁相环（PLL），确保设计在复杂时序要求下保持高性能。

4. 灵活的配置： 支持通过JTAG接口进行编程，简化了配置和更新过程。

电源和温度

1. 电源效率： 核心电压为1.0V，IO电压为2.5V，提供了高性能计算所需的电源效率。

2. 广泛的工作温度范围： XC7S25-1FTGB196I支持广泛的工作温度范围，确保在各种环境条件下可靠运行。

高度集成工具支持

XC7S25-1FTGB196I兼容Xilinx Vivado设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

应用领域

XC7S25-1FTGB196I广泛应用于嵌入式系统、小型控制器、通信接口和传感器接口等领域。其紧凑设计和强大性能使其成为各种小型数字设计任务的理想选择。

结语

XC7S25-1FTGB196I FPGA芯片以其小巧设计和强大性能为数字设计领域带来了新的解决方案。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，激发创新灵感，助力他们在小型数字设计领域取得更大的成功。
