XCKU115-2FLVA1517E FPGA芯片：高性能计算的巅峰选择

XCKU115-2FLVA1517E FPGA芯片，属于Xilinx Kintex UltraScale+系列，是一款在高性能计算和数据加速领域表现卓越的芯片。本文将深入研究其规格参数，揭示这一高性能芯片在通信、科学计算和图像处理等领域的广泛应用和卓越性能。

芯片概览

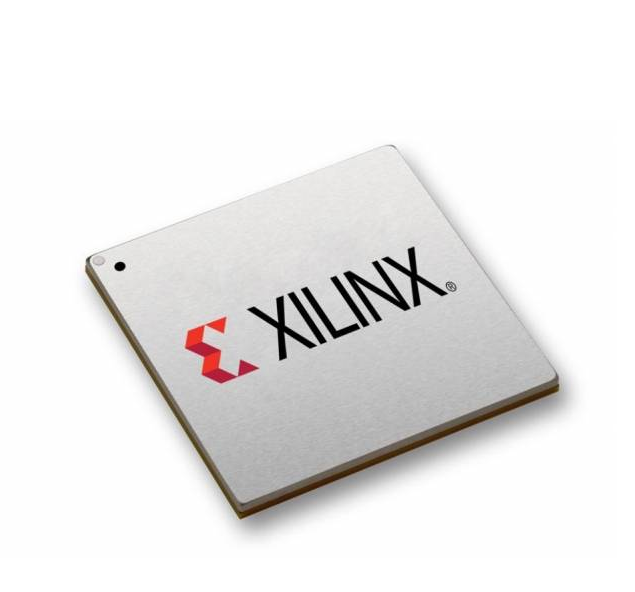

XCKU115-2FLVA1517E采用2FLVA1517E封装，提供了1517个引脚，是一款适用于大规模、高性能数字设计的FPGA芯片。

性能特征

1. 大规模逻辑资源： XCKU115-2FLVA1517E拥有1,143,600个Look-Up Tables（LUTs）和630,720个触发器，为大规模数字逻辑设计提供了丰富的计算和存储资源。

2. 高速数据传输： 集成了多个高性能IO通道，支持高达16.3 Gb/s的数据传输速率，适用于处理大规模的数据流和通信应用。

3. 时序控制： 配备全局时钟网络和多个高性能锁相环（PLL），确保设计在复杂时序要求下保持高性能。

4. 高度可编程： XCKU115-2FLVA1517E支持通过JTAG接口进行编程，具有灵活的配置和更新能力。

电源和温度

1. 电源效率： 核心电压为0.85V，提供了高性能计算所需的电源效率。

2. 广泛的工作温度范围： XCKU115-2FLVA1517E支持广泛的工作温度范围，确保在各种环境条件下可靠运行。

高度集成工具支持

XCKU115-2FLVA1517E兼容Xilinx Vivado设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

应用领域

XCKU115-2FLVA1517E广泛应用于科学计算、通信基础设施、图像处理和高性能计算领域。其大规模逻辑资源和高性能特性使其成为处理复杂数字设计任务的理想选择。

结语

XCKU115-2FLVA1517E FPGA芯片以其高性能和大规模逻辑资源为数字设计领域带来了新的巅峰选择。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，激发创新灵感，助力他们在高性能计算领域取得更大的成功。
