XC6SLX100-3FGG676C FPGA芯片：强大计算引擎与高度灵活性的完美结合

XC6SLX100-3FGG676C FPGA芯片，隶属于Xilinx Spartan-6系列，是一款集强大计算引擎和高度灵活性于一身的数字设计利器。本文将深入研究其规格参数，揭示这一芯片在通信、嵌入式系统和高性能计算等领域的广泛应用和卓越性能。

芯片概览

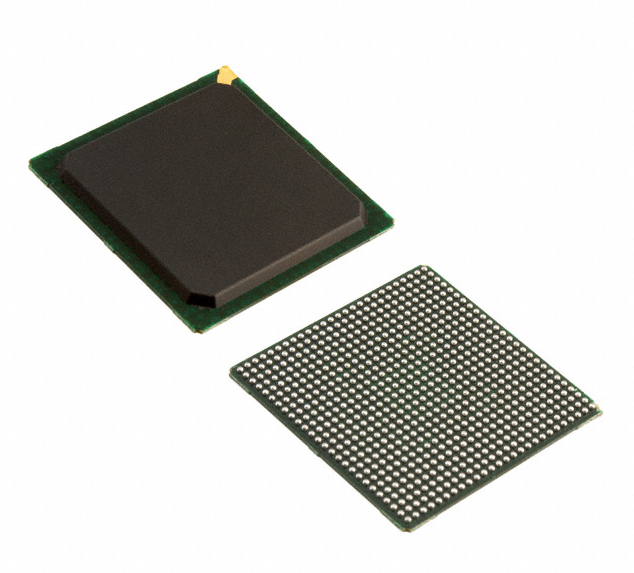

XC6SLX100-3FGG676C采用3FGG676C封装，提供了676个引脚，是一款适用于中大规模数字设计任务的FPGA芯片。

性能特征

1. 强大的计算引擎： XC6SLX100-3FGG676C集成了100,000个Look-Up Tables（LUTs）和50,000个触发器，为中大规模数字逻辑设计提供了强大的计算和存储资源。

2. 高速数据传输： 集成了多个高性能IO通道，支持高达1 Gb/s的数据传输速率，适用于中大规模的数据流和通信应用。

3. 时序控制： 配备全局时钟网络和多个锁相环（PLL），确保设计在复杂时序要求下保持高性能。

4. 灵活的配置： 支持通过JTAG接口进行编程，简化了配置和更新过程。

电源和温度

1. 电源效率： 核心电压为1.0V，IO电压为2.5V，提供了中大规模数字设计所需的电源效率。

2. 广泛的工作温度范围： XC6SLX100-3FGG676C支持广泛的工作温度范围，适应各种环境条件下的工作要求。

高度集成工具支持

XC6SLX100-3FGG676C兼容Xilinx ISE设计套件，提供全面的设计、验证和调试工具，简化了FPGA开发流程，加速产品上市时间。

应用领域

XC6SLX100-3FGG676C广泛应用于中大规模嵌入式系统、高性能通信接口、图像处理和控制器等领域。其强大的计算引擎和灵活性使其成为对性能和复杂性要求较高的数字设计任务的理想选择。

结语

XC6SLX100-3FGG676C FPGA芯片以其强大的计算引擎和高度灵活的特性为中大规模数字设计领域带来了新的解决方案。通过深入了解其规格参数，我们期望为工程师提供更全面的视角，助力他们在数字设计领域取得更大的成功。
