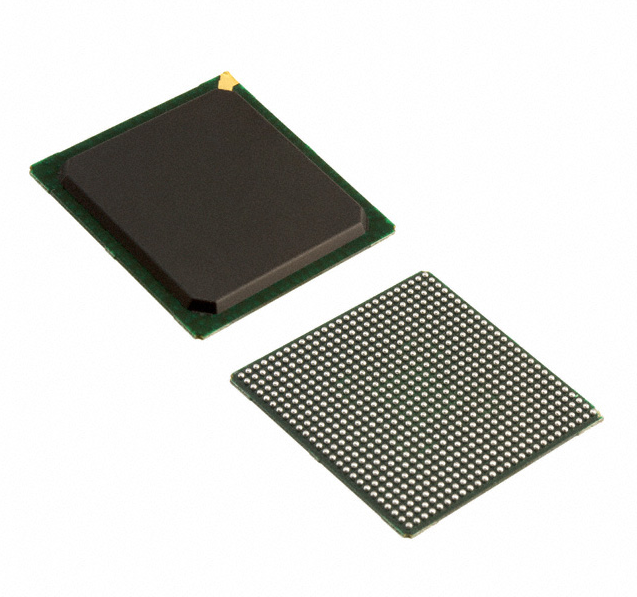

XC3SD3400A-4FGG676C FPGA芯片：详细规格、应用与特性解析

1. 器件型号： XC3SD3400A-4FGG676C
2. 制造商： Xilinx
3. 芯片类型： FPGA（可编程逻辑器件）
4. 封装： 676引脚FBGA（Fine-Pitch Ball Grid Array）
5. 逻辑单元数目： 340,000
6. CLB（Configurable Logic Block）数目： 2,160
7. DSP切片数目： 768
8. BRAM（Block RAM）容量： 36.3 Mb
9. 时钟管理资源： 支持全局时钟分配和分配时钟资源
10. 通信接口： 提供各种通信标准的接口，如PCI Express、Gigabit Ethernet等
11. 电源电压： 1.0V核心电压，2.5V或3.3V I/O电压

12. 工作温度范围： -40°C 到 100°C

13.


特性与性能优势：

1. 高度可编程性： 通过Xilinx的可编程逻辑技术，支持广泛的应用领域。
2. 高密度设计： 340,000逻辑单元和大量的DSP切片，适用于复杂的数字信号处理和计算密集型应用。
3. 灵活的时钟管理： 全局时钟资源分配和丰富的时钟管理功能，确保高性能和低功耗。
4. 大容量BRAM： 36.3 Mb的Block RAM，适用于存储大规模数据和中间计算结果。
5. 丰富的通信接口： 集成了多种通信接口，使其能够轻松集成到各种系统中。
6. 可靠的工作温度范围： 适用于工业级应用，能够在较为恶劣的环境条件下稳定工作。

应用领域：

1. 通信系统： 适用于5G基站、光纤通信设备等。
2. 图像和视频处理： 在医学影像、嵌入式视觉系统中有广泛应用。
3. 航空航天： 用于飞行控制系统和卫星通信。
4. 工业自动化： 用于PLC（可编程逻辑控制器）和自动化设备。
5. 科学研究： 在高性能计算和科学实验中发挥作用。

通过对XC3SD3400A-4FGG676C FPGA芯片的详细规格、特性及应用的解析，可以更好地了解该芯片在不同领域的潜在应用以及其在高性能计算和通信领域的优越性能。
