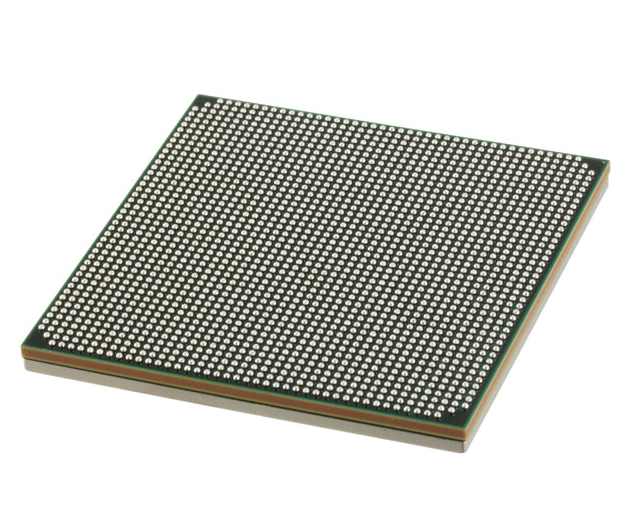

XC7VX1140T-1FLG1930I FPGA：高度集成的计算力之星

随着科技的飞速发展，高性能计算成为数字设计领域的核心。在众多可编程器件中，Xilinx的XC7VX1140T-1FLG1930I FPGA以其高度集成的计算能力和多功能特性脱颖而出。本文将深入研究XC7VX1140T-1FLG1930I FPGA的技术规格，揭示其在高性能计算和复杂任务处理中的卓越表现。

XC7VX1140T-1FLG1930I FPGA的技术规格：

1. 逻辑资源：

• 1,140,000个可编程逻辑单元
• 4,752个DSP48E2切片
• 14,500Kb可用的分布式块RAM

2. 存储资源：

• 72Mb总RAM容量
• 144Mb配置存储器
• 2,880个18x18位乘法器

3. 时序特性：

• 最大时钟频率：达到825MHz
• 高性能时序分析

4. 通信接口：

• 32个Gigabit Transceivers
• PCIe Gen3 x16接口
• 4个Tri-mode Ethernet MACs

5. 可编程性：

• 支持动态重配置
• 通过JTAG进行编程

6. 电源和温度：

• 工作电压：0.85V核心、1.5V I/O
• 工作温度范围：-40°C 到 +100°C

7. 封装：

• FLG1930封装
• RoHS兼容

8. 功耗：

• 典型功耗：34W
• 高性能功耗设计

性能优势与应用领域：

XC7VX1140T-1FLG1930I FPGA以其庞大的逻辑资源和高时钟频率，在高性能计算和复杂任务处理中表现出色。其强大的通信接口和Gigabit Transceivers的支持使其在高速数据传输和通信应用中具备显著优势。集成的PCIe接口和Tri-mode Ethernet MACs为数据中心、通信基础设施和高性能计算系统提供了全面的解决方案。

动态重配置与可维护性：

XC7VX1140T-1FLG1930I FPGA支持动态重配置，允许开发者在系统运行时进行重新配置，无需停机。通过JTAG接口，系统维护和更新变得更加灵活，有助于提高系统的可维护性。

结语：

XC7VX1140T-1FLG1930I FPGA以其高度集成的计算能力和多功能特性，为数字设计领域带来了全新的可能性。通过深度解析其技术规格，我们期望读者更全面地了解这一型号的卓越性能，从而激发创新应用，推动高性能计算领域的不断发展。
