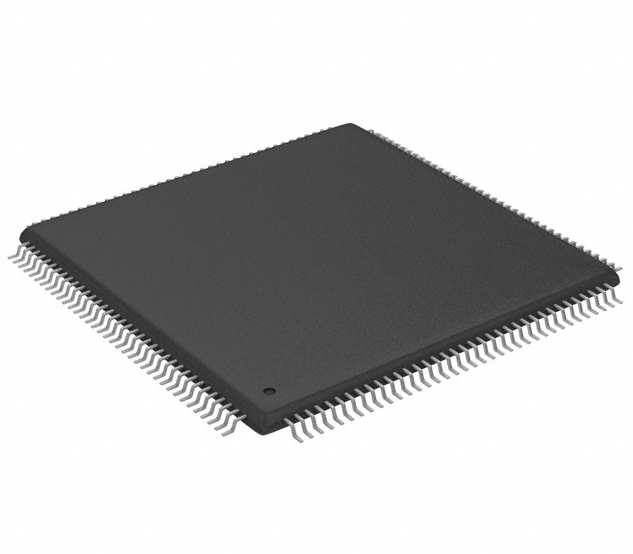

XC3S250E-4TQG144I FPGA芯片：性能卓越，广泛应用于电子设计领域

在现代电子设计中，FPGA（可编程门阵列）技术的崭新发展为工程师们提供了更灵活、高性能的解决方案。XC3S250E-4TQG144I FPGA芯片以其卓越的性能和广泛的应用领域而备受关注。本文将深入探讨该芯片的型号规格参数、详细描述、应用领域以及相关可替代型号，为读者提供全面了解。

型号规格参数：

• 型号： XC3S250E-4TQG144I
• 逻辑单元数量： 250,000
• RAM容量： 576 Kb
• 最大用户I/O： 132
• 时钟管理： 支持全局时钟与局部时钟，提供时钟分配资源
• 逻辑单元类型： 包括Look-Up Tables（LUTs）、Flip-Flops、Multiplexers等
• 通信接口： 支持多种标准通信接口，如SPI、I2C等
• 工作温度范围： -40°C 到 100°C

描述：XC3S250E-4TQG144I FPGA芯片是一款高性能、可编程逻辑设备，采用先进的CMOS技术。其大规模的逻辑单元数量和丰富的RAM容量使得它在复杂数字电路设计中表现卓越。强大的时钟管理功能和通信接口使得它适用于多种应用场景。

应用：XC3S250E-4TQG144I广泛应用于以下领域：

1. 通信： 用于协议转换、数据包处理等任务。
2. 嵌入式系统： 作为可编程硬件平台，用于实时控制和数据处理。
3. 图像处理： 在医疗设备和工业应用中用于图像处理任务。
4. 工业自动化： 实现精密控制和监测任务。

可替代型号和相关型号：

1. 可替代型号： XC3S200E-4FTG256I、XC3S400E-4FTG256I
2. 相关型号： XC3S500E-4FGG320I、XC3S1000E-4FGG456I

总体而言，XC3S250E-4TQG144I FPGA芯片以其出色的性能和广泛的应用领域，为电子设计工程师提供了一种强大的工具。无论是在通信、嵌入式系统、图像处理还是工业自动化领域，该芯片都展现了其多才多艺的特性，为创新性的电子系统设计提供了坚实的基础。
