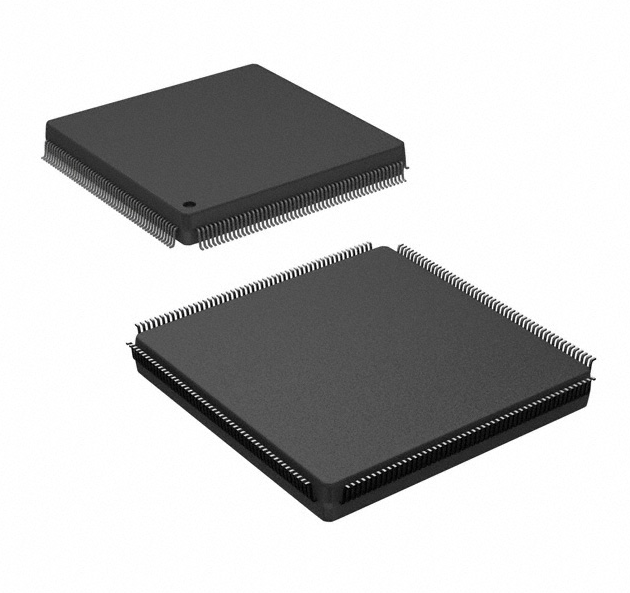

XC2S50-5PQG208I FPGA芯片：紧凑设计，灵活应用于嵌入式系统

FPGA（可编程门阵列）技术一直是电子设计领域中的关键驱动力，而XC2S50-5PQG208I FPGA芯片以其紧凑的设计和灵活性在市场上引起了广泛关注。在本文中，我们将深入了解XC2S50-5PQG208I的型号规格参数、特点、应用领域，同时探讨一些相关的型号。

型号规格参数：

• 型号： XC2S50-5PQG208I
• 逻辑单元数量： 50,000
• RAM容量： 192 Kb
• 最大用户I/O： 108
• 时钟管理： 提供全局时钟资源，支持时钟分配
• 逻辑单元类型： 包括Look-Up Tables（LUTs）、Flip-Flops等
• 通信接口： 支持多种标准通信接口，如SPI、UART等
• 工作温度范围： -40°C 到 85°C

特点：XC2S50-5PQG208I FPGA芯片以其紧凑的设计和高度集成的特点脱颖而出。其适中的逻辑单元数量和灵活的I/O资源使得它成为嵌入式系统设计的理想选择。低功耗设计和先进的时钟管理使得它在便携设备和电池供电的场景中表现卓越。

应用：XC2S50-5PQG208I广泛应用于以下领域：

1. 嵌入式系统： 作为紧凑的可编程硬件平台，用于实时控制和数据处理。
2. 通信： 用于协议转换、数据包处理等通信任务。
3. 工业控制： 在自动化和监控系统中实现控制逻辑。
4. 消费电子： 用于便携设备、嵌入式娱乐系统等。

相关型号：

1. XC2S100-5PQG208I： 逻辑单元数量增加至100,000，更适用于复杂的数字电路设计。
2. XC2S200-5PQG208I： 适用于需要更多逻辑资源的项目，具有200,000个逻辑单元。

总体而言，XC2S50-5PQG208I FPGA芯片以其紧凑设计和灵活应用性，为嵌入式系统设计提供了一种可靠的解决方案。无论是在通信、工业控制还是消费电子领域，该芯片都展现了其适应多样化需求的能力，为工程师们带来了更多创新的可能性。
